Trafoschienen

Im Gehbereich besteht die Unterkonstruktion aus gezogenen Aluminium- Profilen (AIMgSi F25) 67 x 41,5 x3 mm. Diese werden auf dem Stützenkopf, welcher in der Höhe verstellbar ist, verschraubt. Die Stahlstützen werden auf dem Rohboden gegen seitliches Verrutschen durch Verklebung fixiert. Konstruktion und Abstand der Stützen richten sich nach der geforderten Belastung.

Im Trafobereich befinden sich die Trafofahrschienen. Diese bestehen aus Aluminium-Profilen auf Stahlstützen mit Spurbegrenzung. Eine Belastung bis zu 4 Tonnen ist möglich.

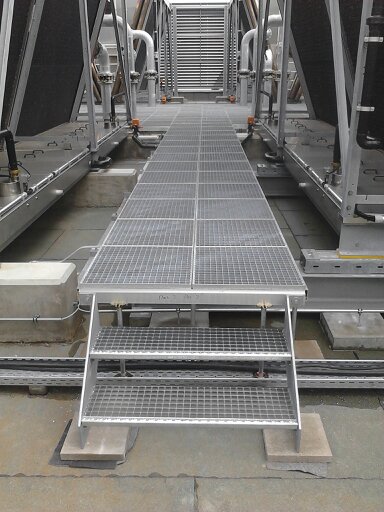

Die Abdeckung erfolgt mit feuerverzinkten Gitterrosten, Maschenweite 30 x30 mm. Die Abdeckung mit Doppelboden ist ebenfalls möglich.

Die Trafofahrschienen werden höhengleich mit den Gitterrosten montiert.
